Розетка прицепа без света: предохранитель, модуль, контакты

не работает розетка прицепа — запрос, за которым скрываются и простая эксплуатационная причина, и неисправность, влияющая на безопасность. Чаще всего виноваты окислы в розетке, плохая масса или не прописанный модуль — реже обрыв жгута в багажнике. Не покупайте узел по одному внешнему признаку: сначала разделите электрическую, механическую и программную версии.

Если не горят только лампы заднего хода на самой машине, смотрите отдельный разбор. Быстрое мигание поворотников без прицепа — в статье про реле/нагрузку. Сравните симптомы с материалами о похожей неисправности и о соседнем узле. Третья связанная инструкция — пошаговая проверка без лишней замены.

не работает розетка прицепа: первичная проверка

Симптом. Не работают габариты прицепа, стопы, поворотники, ПТФ или заряд АКБ на 13-pin; на машине свет в порядке. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

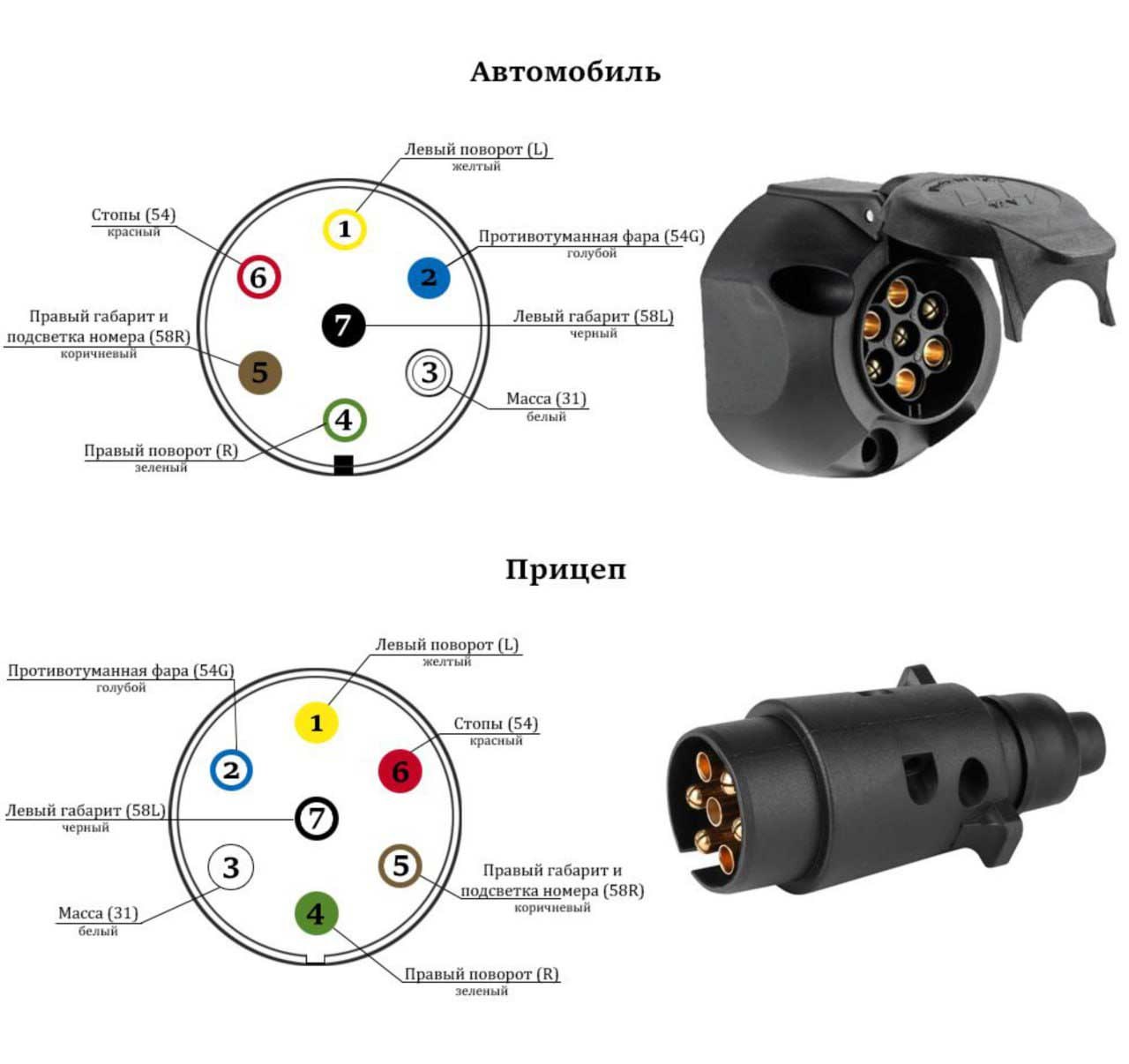

Как проверить. Подключите контрольную нагрузку/тестер по распиновке, проверьте каждую функцию с включённым зажиганием и тормозом. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». На соответствующих пинах есть питание/масса в нужных режимах, лампы прицепа горят. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Нет сигнала на части пинов при исправных фонарях авто, или есть питание, но прицеп молчит из-за обрыва своего жгута. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Сначала исключите неисправность проводки прицепа контрольной лампой на розетке тягача. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

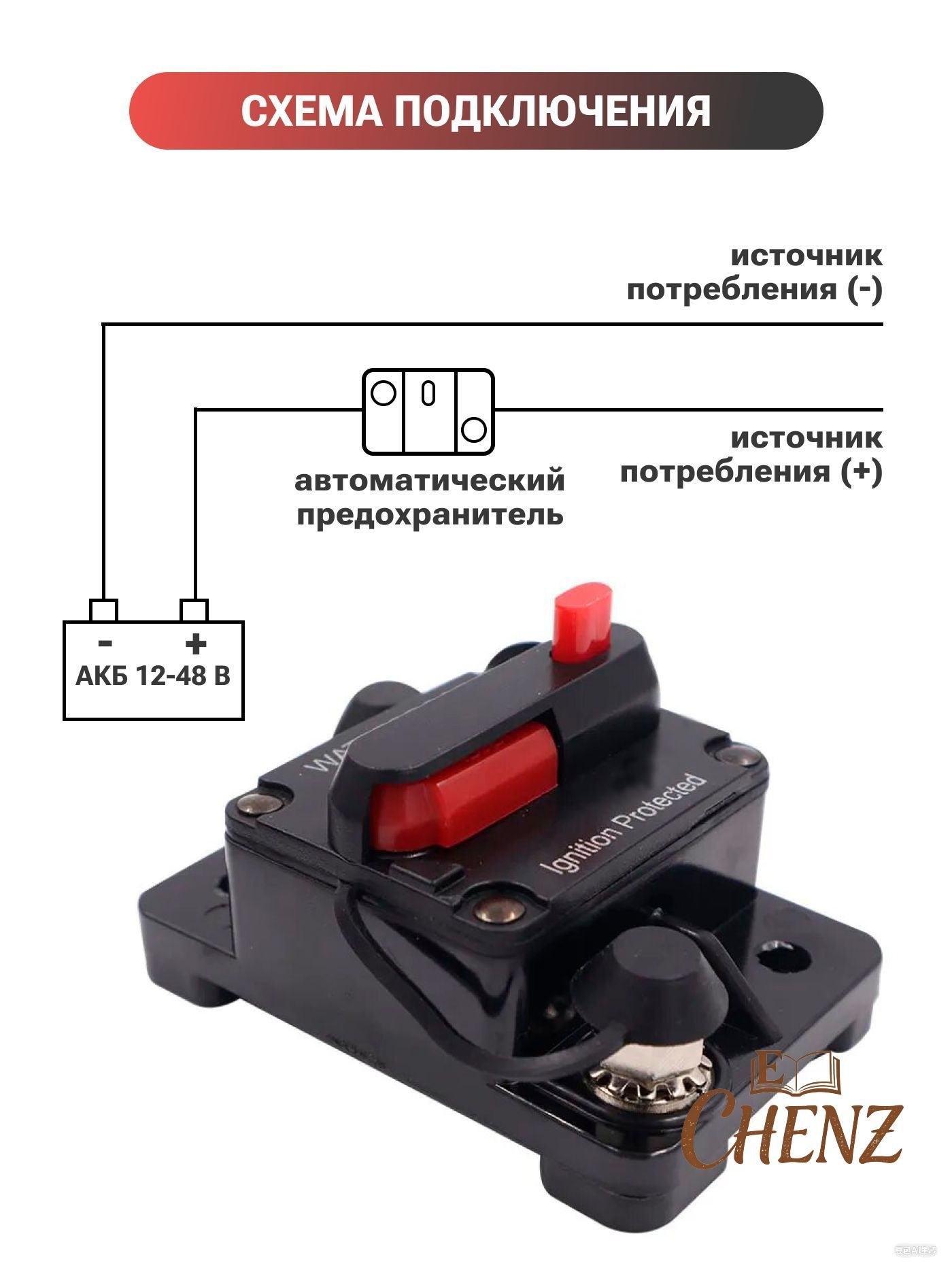

Предохранители и масса

Симптом. Отказ после дождя, мойки, срабатывания предохранителя при подключении чужого прицепа. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Проверьте предохранители фаркопа и прицепа, протяните массу розетки на кузов, измерьте падение под нагрузкой. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Предохранители целы, масса тянет нагрузку без просадки, корпус розетки не греется. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Сгоревший предохранитель, ржавая масса, искрение в контакте, повторное перегорание. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Повторное сгорание — ищите КЗ в жгуте прицепа или перепутанную распиновку. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

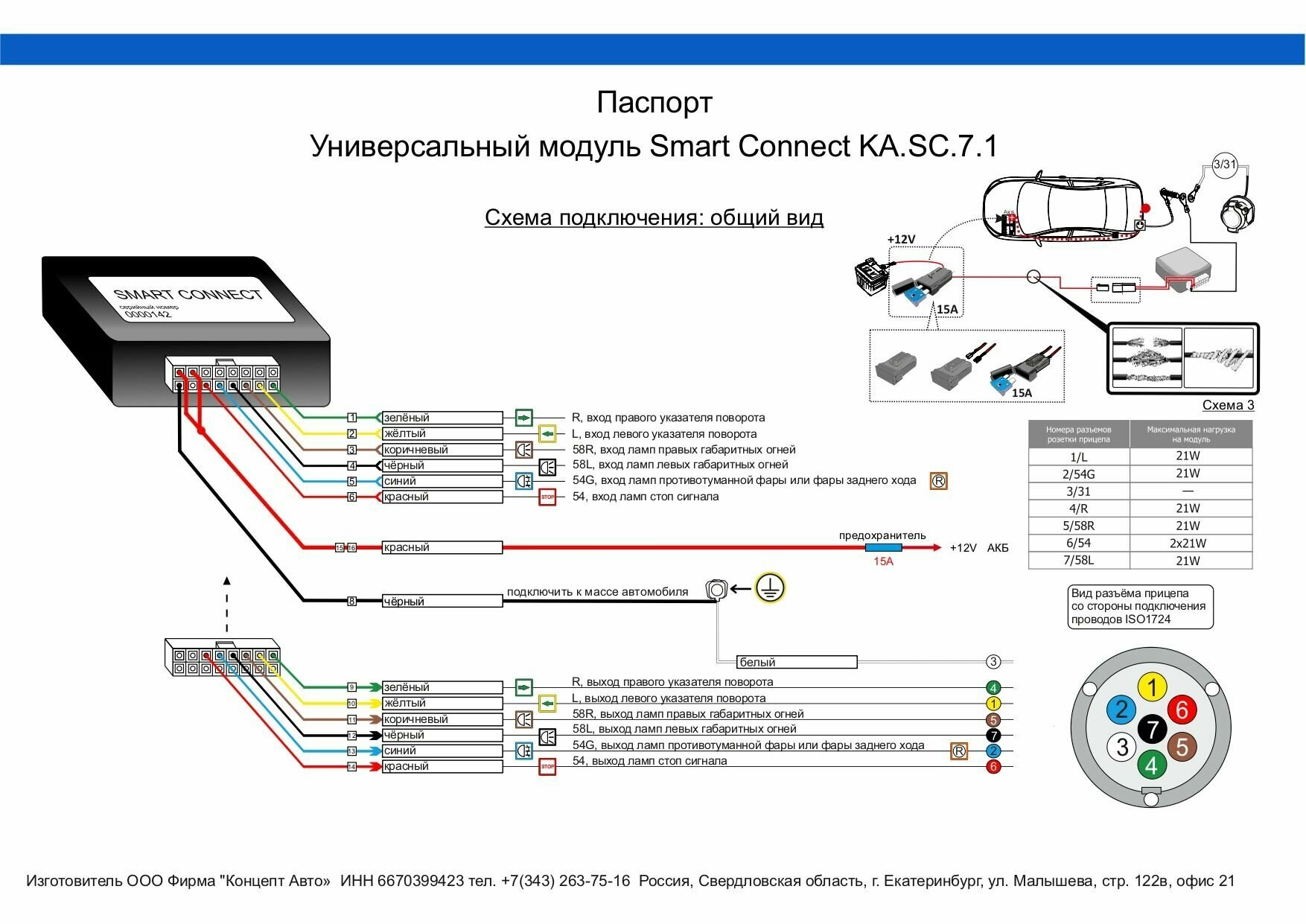

Модуль и кодировка

Симптом. После установки фаркопа нет функций, ошибки прицепа, отключены парктроники при подключении. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Считайте ошибки, проверьте наличие/питание модуля согласования, кодировку прицепа в кузовном блоке. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Модуль на связи, опция прицепа активна, тест каналов проходит. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Модуль отсутствует, не запитан, не прописан или повреждён влагой. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Китайская «обманка» без модуля на CAN-авто часто даёт частичный свет и ошибки. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

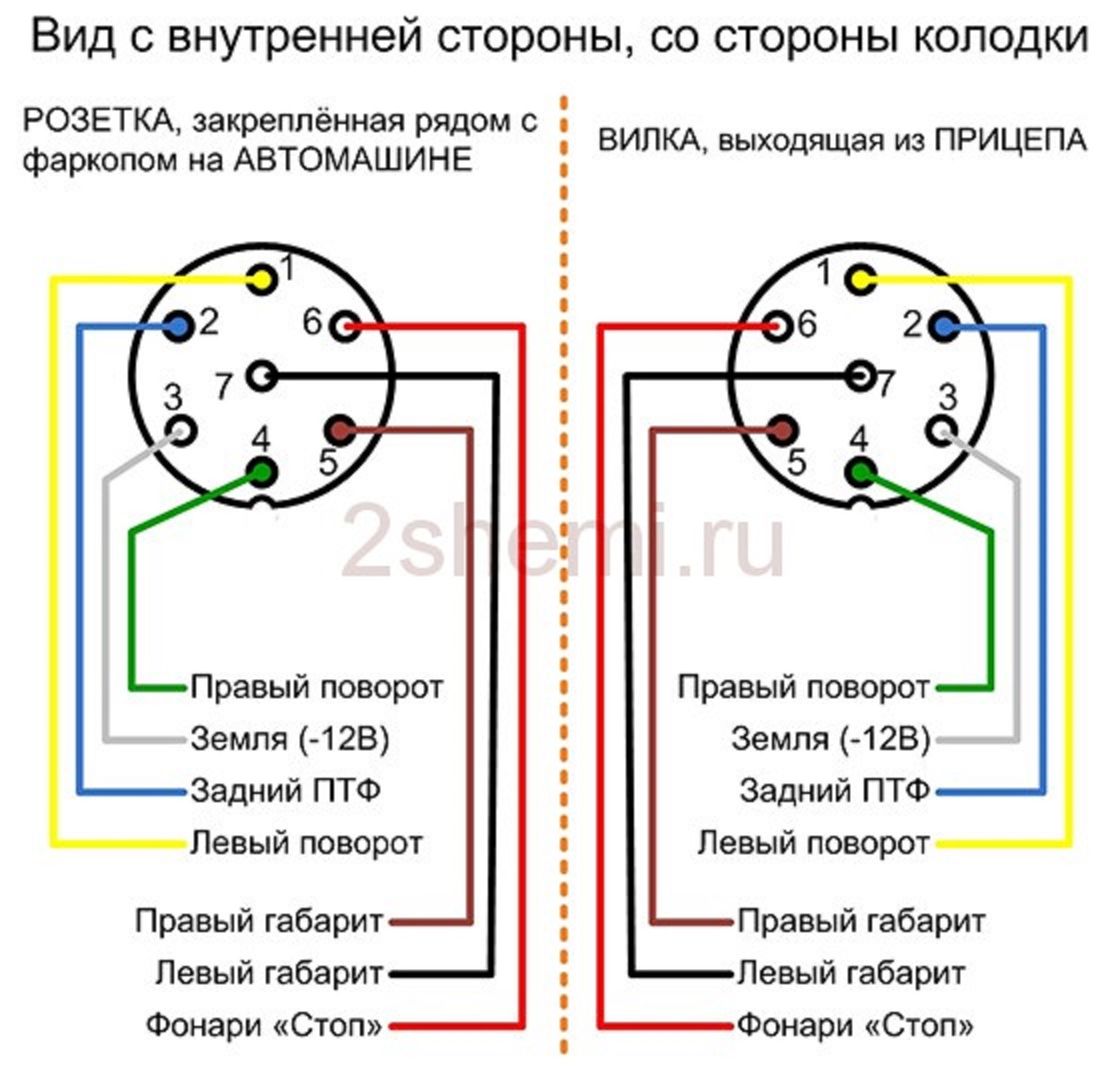

Розетка и жгут

Симптом. Контакты зелёные, крышка сломана, жгут перетёрт у замка багажника, работает «через раз» при шевелении. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Почистите пины, смажьте контактной смазкой, проверьте крышку и гофру, прозвоните линии до модуля. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Пины чистые, пружины держат, гофра цела, сопротивление линий в норме. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Окислы, подгар, обрыв в гофре, люфт пина в корпусе. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Не «наращивайте» пины скрутками — используйте ремонтые пины и герметизацию. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Чек-лист

• Проверить каждую функцию на пинах розетки тестером.
• Осмотреть предохранители и массу корпуса розетки.
• Считать ошибки и кодировку модуля фаркопа.
• Почистить и защитить контакты, проверить гофру жгута.
• Исключить неисправность проводки самого прицепа.

Работайте на ровной площадке, используйте перчатки и не касайтесь горячих или вращающихся деталей. При проверке запуска и движения помощник должен находиться вне траектории. Если поднимаете машину, нужны опоры и противооткатные упоры, а не один домкрат.

Итог

Надёжная диагностика строится на воспроизводимом симптоме, измерении и понятном критерии. Когда результат в норме — переходите к следующему звену. Когда отклонение повторяется — ремонтируйте подтверждённый участок, очищайте ошибки и снова создавайте исходные условия. Так вы экономите время и снижаете риск новой неисправности после ненужной разборки.

Почему на машине свет есть, а на прицепе нет?

Сигнал идёт через отдельный модуль/жгут фаркопа. Исправные фонаря авто не доказывают целостность розетки.

Нужна ли прописка фаркопа?

На многих современных авто — да. Без кодировки модуль может не включать каналы и писать ошибки.

Можно ли запитать розетку напрямую от стопов?

На старых схемах иногда делали, на CAN-авто это даёт ошибки и риск для блока. Лучше штатный модуль.
