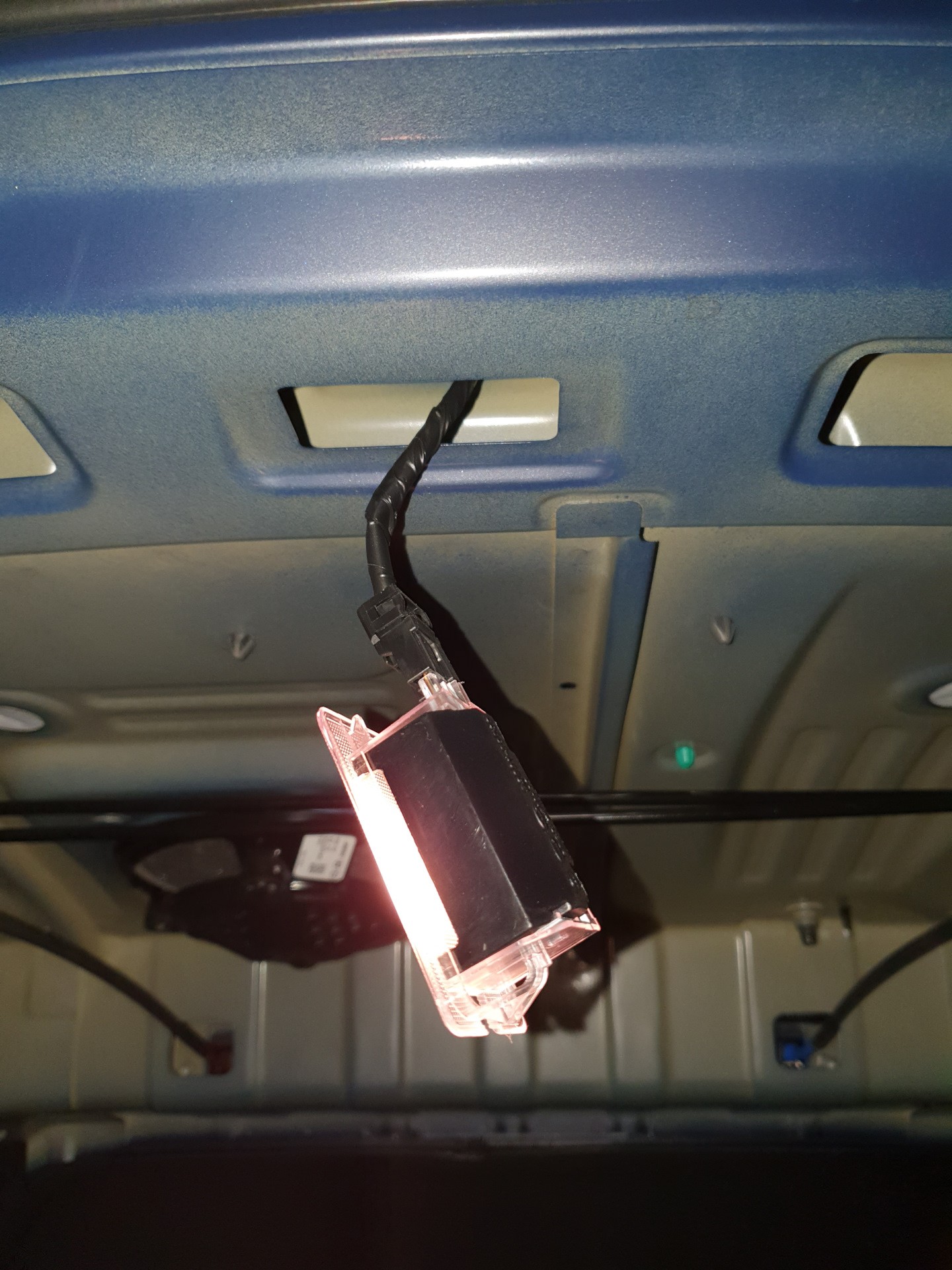

Свет в багажнике не горит: лампа, концевик, проводка

почему не горит свет в багажнике — запрос, за которым скрываются и простая эксплуатационная причина, и неисправность, влияющая на безопасность. В большинстве случаев достаточно лампы или концевика крышки — реже обрыв в гофре между кузовом и крышкой. Не покупайте узел по одному внешнему признаку: сначала разделите электрическую, механическую и программную версии.

Не путайте с кнопкой открывания и электроприводом: здесь только цепь подсветки багажного отсека. Сравните симптомы с материалами о похожей неисправности и о соседнем узле. Третья связанная инструкция — пошаговая проверка без лишней замены.

почему не горит свет в багажнике: первичная проверка

Симптом. При открытой крышке темно, в салоне свет есть, после замены лампы помогло ненадолго или не помогло. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

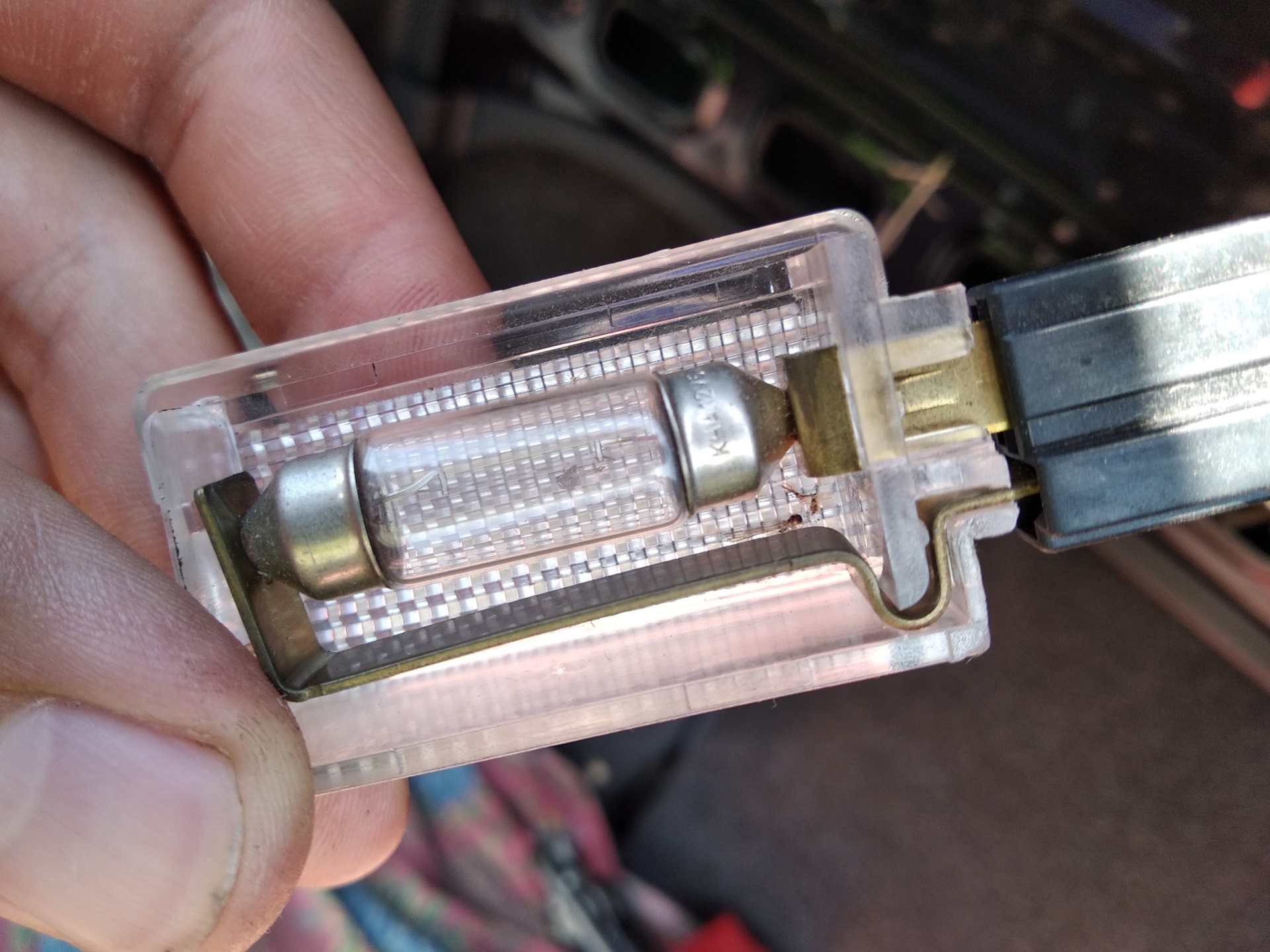

Как проверить. Проверьте тип лампы/LED, посадку, переключатель плафона (если есть), питание на патроне при открытой крышке. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». На патроне есть питание и масса, исправная лампа загорается. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Нет питания/массы, патрон оплавлен, LED-драйвер плафона мёртв. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Диодные «бескорпусные» лампы без полярности иногда не загораются — проверьте ориентацию. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Концевик крышки

Симптом. Свет не реагирует на открытие, на панели «дверь багажника» не отображается, писк при открытии нет. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

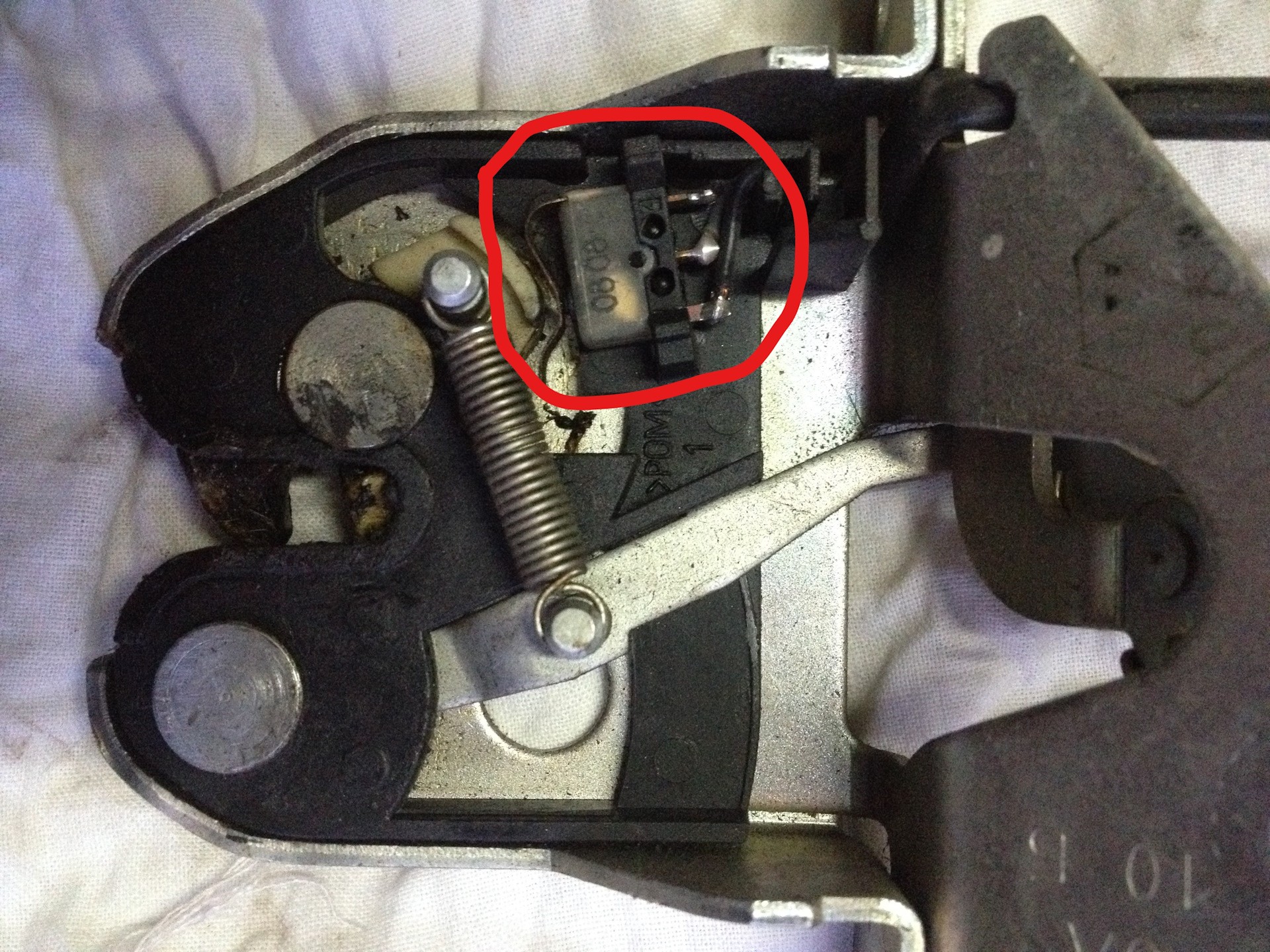

Как проверить. Проверьте концевик/микровыключатель, зазор крышки, статус двери в сканере, временно замкните сигнал по схеме. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Статус открыт/закрыт меняется корректно, свет включается по статусу. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Статус не меняется, концевик закис, рычаг не нажимается, провод оборван. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Кривая регулировка замка может не добивать концевик при «вроде закрытой» крышке. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Питание

Симптом. Нет света после работ с предохранителями, одновременно пропала розетка багажника или прикуриватель багажный. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

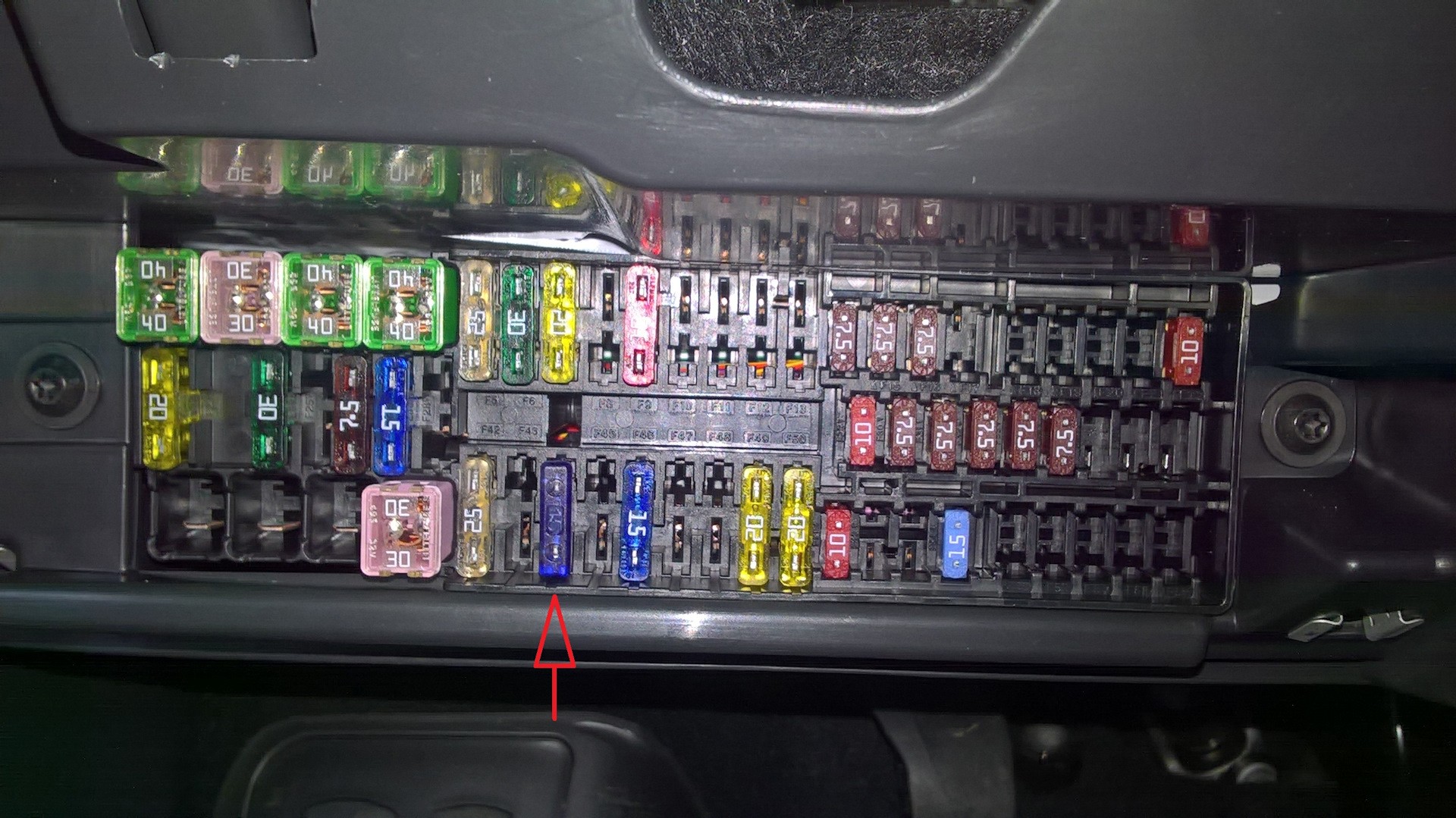

Как проверить. Проверьте предохранитель подсветки/багажника, реле (если есть), питание до плафона под нагрузкой. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Предохранитель целый, питание стабильно, падения на массе малое. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Сгоревший предохранитель, обрыв до плафона, сильная просадка. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Повторное сгорание — ищите КЗ в жгуте крышки. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Жгут в гофре

Симптом. Свет мигает при движении крышки, перелом провода после тысяч открытий, ремонт обшивки. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

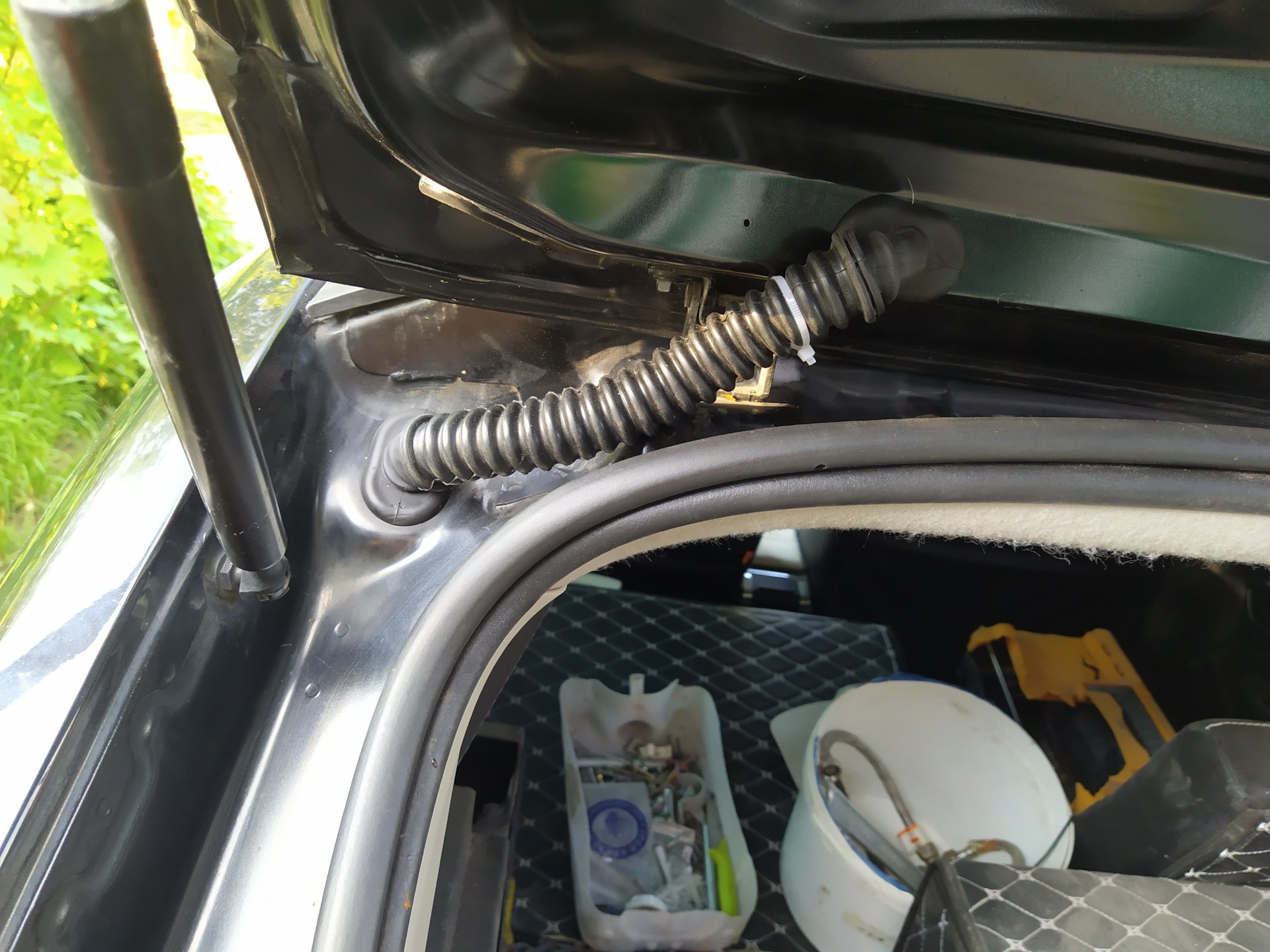

Как проверить. Откройте гофру между крышкой и кузовом, осмотрите изломы, прозвоните линии в движении крышки. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Жгут целый, сопротивление стабильно при открытии/закрытии. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Излом жилы, зелёный налёт, обрыв только в определённом положении крышки. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Ремонт — пайка/гильза с запасом петли, а не жёсткая скрутка в месте перегиба. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Чек-лист

• Проверить лампу/LED и питание на патроне при открытой крышке.
• Считать статус концевика багажника.
• Проверить предохранитель цепи подсветки.
• Осмотреть гофру жгута на излом.
• После ремонта открыть/закрыть крышку несколько раз для контроля.

Работайте на ровной площадке, используйте перчатки и не касайтесь горячих или вращающихся деталей. При проверке запуска и движения помощник должен находиться вне траектории. Если поднимаете машину, нужны опоры и противооткатные упоры, а не один домкрат.

Итог

Надёжная диагностика строится на воспроизводимом симптоме, измерении и понятном критерии. Когда результат в норме — переходите к следующему звену. Когда отклонение повторяется — ремонтируйте подтверждённый участок, очищайте ошибки и снова создавайте исходные условия. Так вы экономите время и снижаете риск новой неисправности после ненужной разборки.

Почему салон горит, а багажник нет?

Это разные линии и концевики. Исправная подсветка салона не проверяет цепь багажника.

Свет гаснет через минуту — это поломка?

Часто штатный таймер. Если не загорается сразу при открытии — уже неисправность.

Можно ли поставить яркий LED?

Да при совместимости и правильной полярности. Избыточный ток на старых схемах не нужен — берите автолампу по типу.
