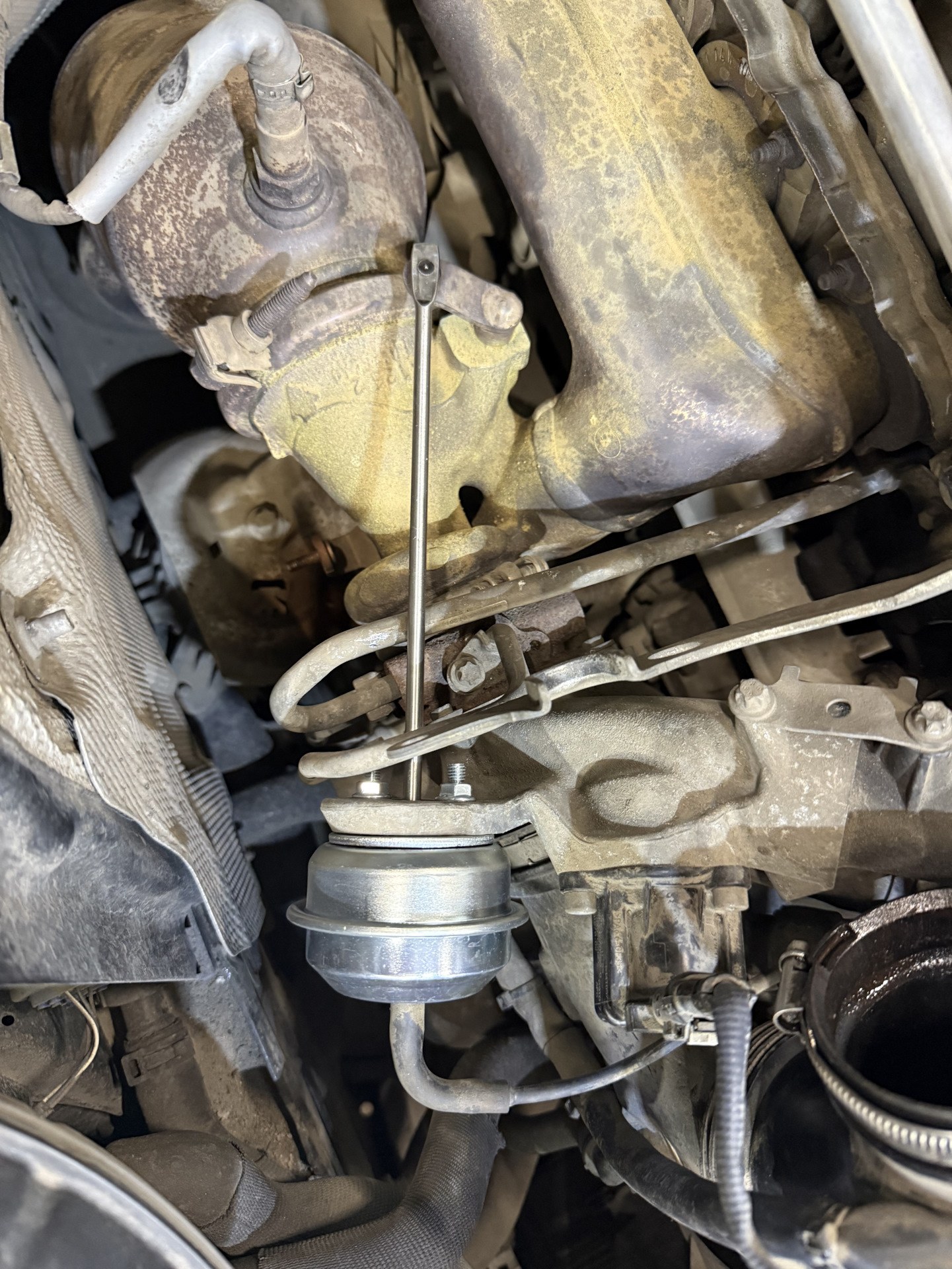

Актуатор турбины не работает: вакуум и управление

не работает актуатор турбины — запрос, за которым скрываются и простая эксплуатационная причина, и неисправность, влияющая на безопасность. Актуатор управляет положением направляющих или wastegate; при отказе падает тяга, растёт давление или турбина перестаёт реагировать на газ. Не покупайте узел по одному внешнему признаку: сначала разделите электрическую, механическую и программную версии.

Не путайте с свистом турбины и с воем под нагрузкой: здесь проблема в управлении положением, а не только в шуме. Сравните симптомы с материалами о похожей неисправности и о соседнем узле. Третья связанная инструкция — пошаговая проверка без лишней замены.

не работает актуатор турбины: первичная проверка

Симптом. Нет тяги после 2000 об/мин, CHECK, код P0243/P0244, турбина «залипла» открытой или закрытой. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Считайте коды, зафиксируйте boost на сканере, сравните запрошенное и фактическое давление. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Давление следует за газом, ошибок нет. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Постоянный код, boost не растёт или не падает. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. После замены актуатора нужна адаптация — без неё симптом повторится. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Вакуумная система

Симптом. На дизелях с pneumatic actuator нет реакции на газ, шипение под капотом. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

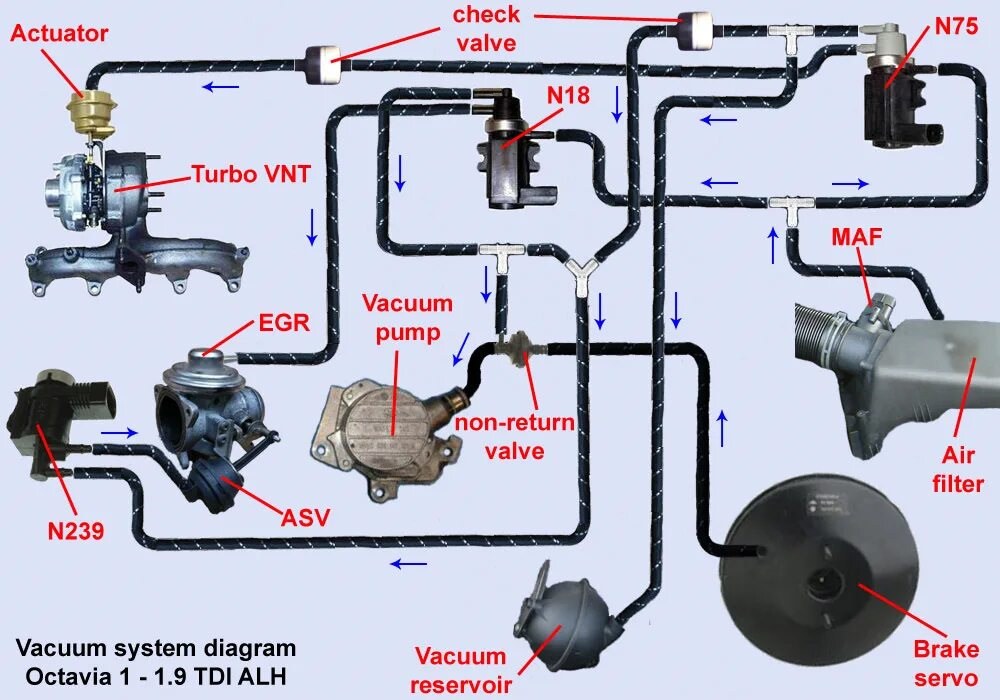

Как проверить. Проверьте вакуумный насос, шланги, N75, утечки дымом или манометром. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Вакуум держится, клапан переключается. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Порванный шланг, слабый насос, залипший N75. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Утечка часто локализуется у ресивера, а не на самом актуаторе. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Электроактуатор

Симптом. На VGT код по позиции, актуатор не двигается при инициализации. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Подайте питание по схеме, проверьте сопротивление мотора, шаги калибровки сканером. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Актуатор проходит полный ход при адаптации. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Обрыв обмотки, заклинивание штока, сгоревший драйвер ECU. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Механическое заклинивание внутри турбины имитирует отказ актуатора. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Механика турбины

Симптом. Давление скачет, актуатор исправен по тесту, но boost нестабилен. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

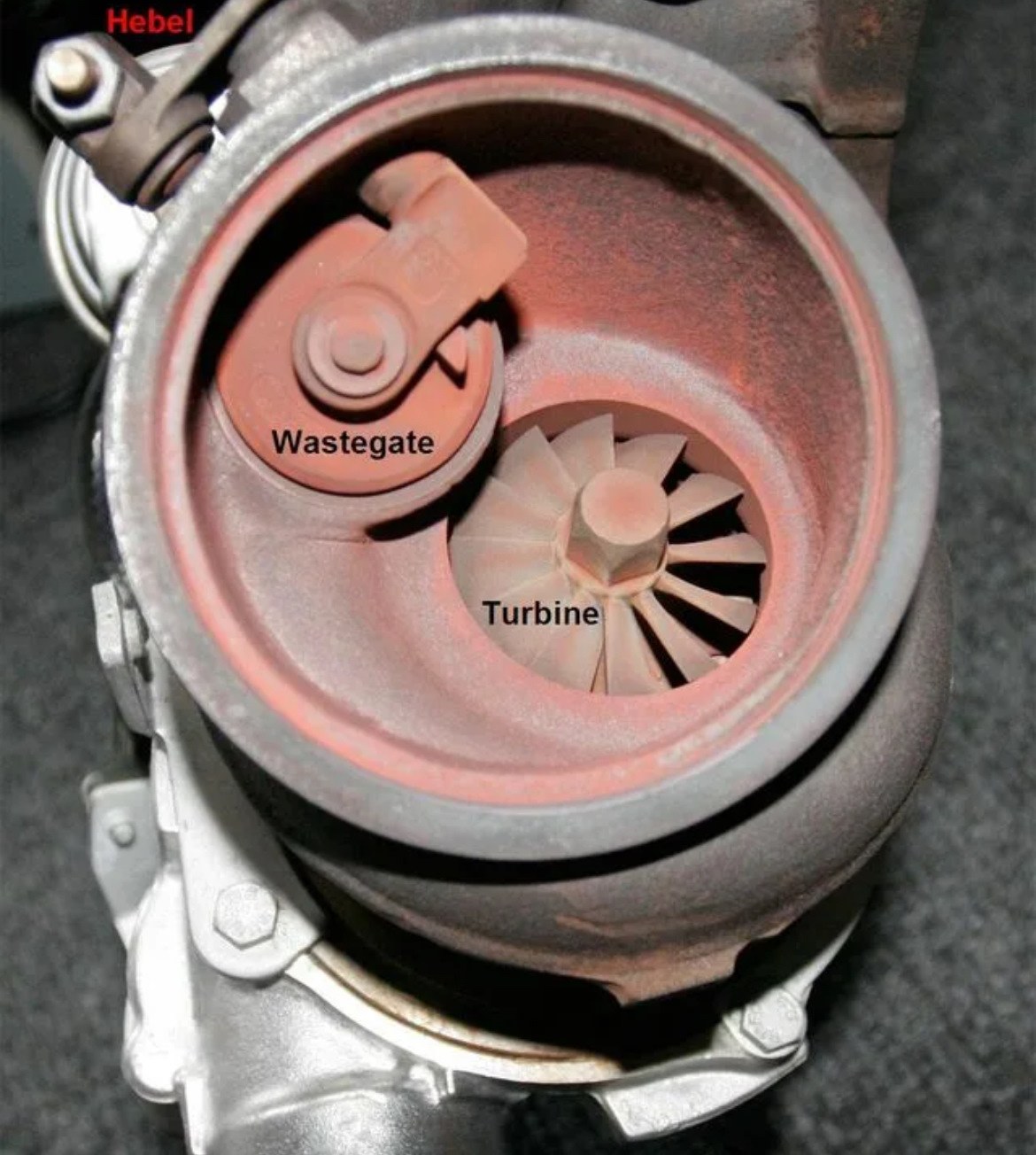

Как проверить. Осмотрите шток, рычаг, люфт направляющих, закоксовку wastegate. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Шток двигается свободно, люфта нет. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Заклинивание направляющих, сломанный рычаг. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Иногда достаточно очистки и смазки шарнира без замены турбины. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Чек-лист

• Считать коды P024x и стоп-кадр.
• Сравнить запрошенный и фактический boost.
• Проверить вакуум или ход электроактуатора.
• Осмотреть шланги и разъём.
• Выполнить адаптацию после замены.

Работайте на ровной площадке, используйте перчатки и не касайтесь горячих или вращающихся деталей. При проверке запуска и движения помощник должен находиться вне траектории. Если поднимаете машину, нужны опоры и противооткатные упоры, а не один домкрат.

Итог

Надёжная диагностика строится на воспроизводимом симптоме, измерении и понятном критерии. Когда результат в норме — переходите к следующему звену. Когда отклонение повторяется — ремонтируйте подтверждённый участок, очищайте ошибки и снова создавайте исходные условия. Так вы экономите время и снижаете риск новой неисправности после ненужной разборки.

Можно ли ехать с неисправным актуатором?

Коротко — да на малой нагрузке, но риск перегрева и детонации при высоком boost.

Нужно ли снимать турбину для проверки?

Часто нет: вакуум, электрика и адаптация проверяются на месте.

Связано ли с маслом турбины?

Косвенно: масляное голодание убивает турбину, но код актуатора — отдельная цепь.
