Правильное расположение LED лампы в фаре H7

Сначала смотрят на галогенную H7 как на эталон, а не сразу крутят LED

Если свести вместе советы из практических статей по установке H7 LED, то
первый общий вывод простой: хорошая LED-лампа должна повторить положение

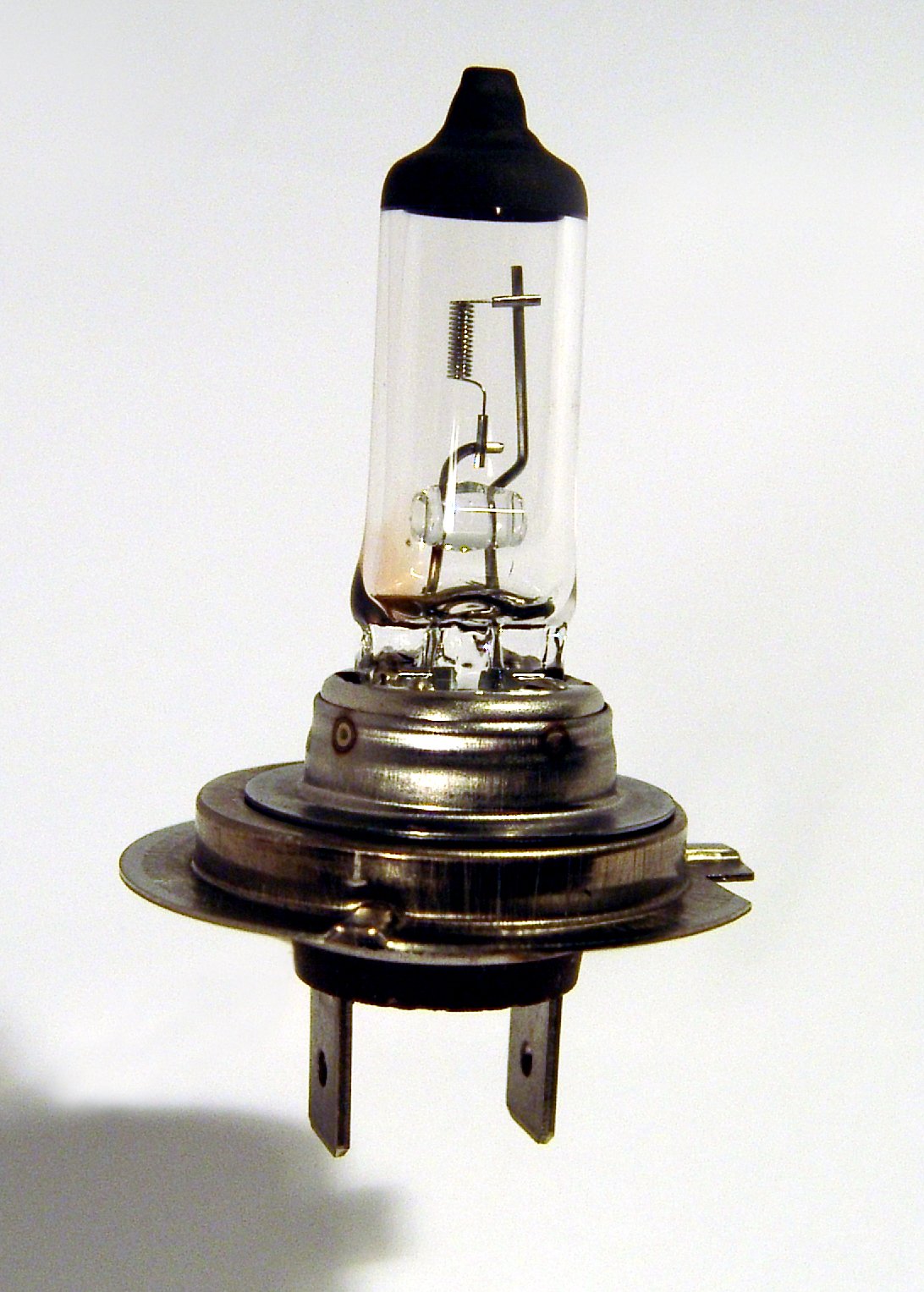

источника света, которое раньше занимала штатная галогенная H7. У галогенки
нить маленькая и находится в конкретной точке фокуса. Именно под неё рассчитаны
отражатель, линза и шторка. Когда LED-чипы оказываются выше, ниже или стоят
под неверным углом, фара начинает светить шире, но не полезнее: перед машиной
становится бело, а дальний участок дороги и чёткая граница света разваливаются.
Поэтому ориентиром всегда служит не внешний вид радиатора и не удобство фишки,
а то, где в фаре должна оказаться светящаяся плоскость.

Что имеет смысл сделать до установки:

• снять одну штатную H7 и посмотреть, как именно она сидит в посадочном месте;


• запомнить положение ключевых усиков и плоской базы;


• понять, отражатель у вас или линза;


• сфотографировать штатный пучок на стене до переделки.

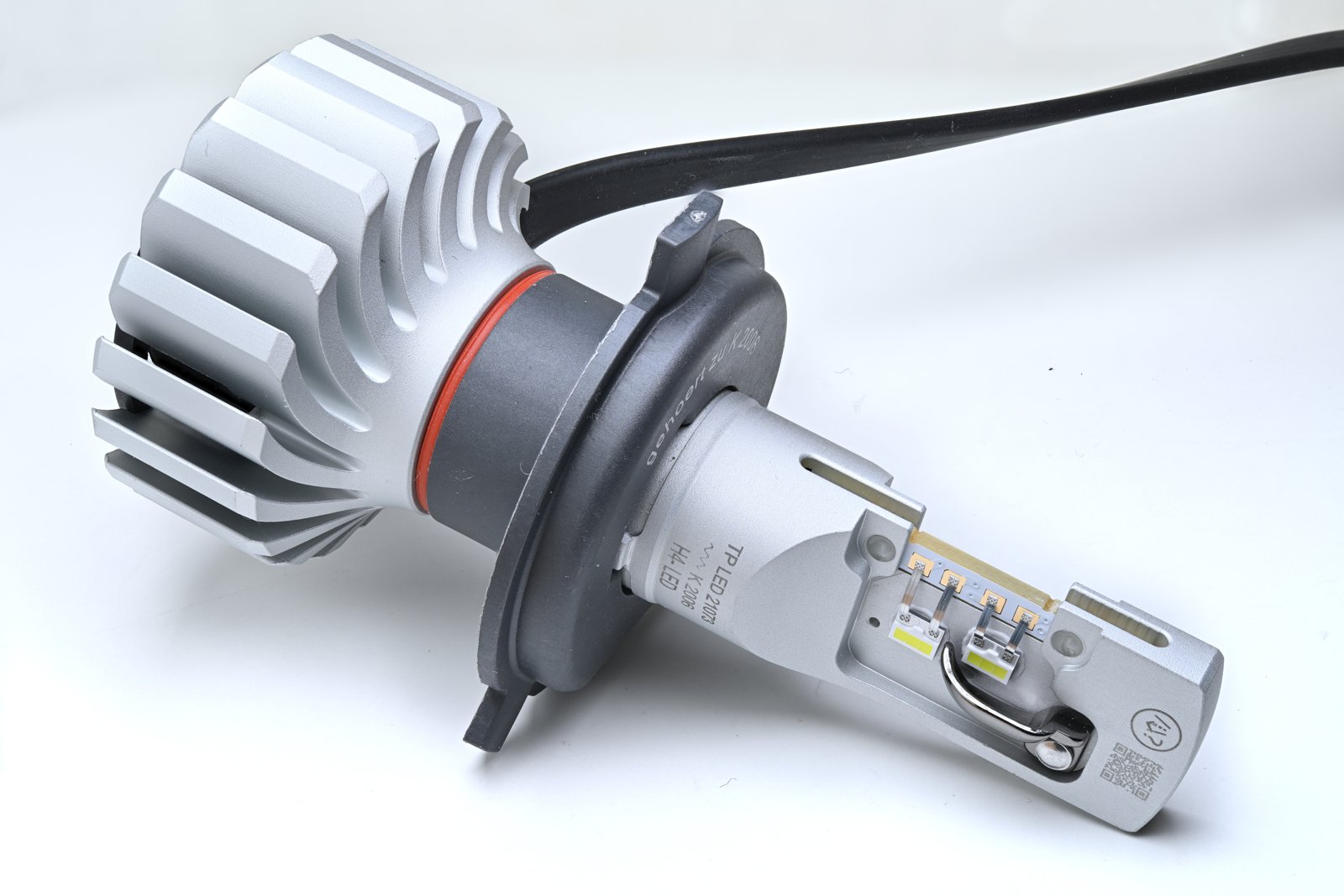

Для H7 LED рабочая ориентация обычно одна: чипы по бокам на 3 и 9 часов

Во второй группе материалов повторяется один и тот же практический тезис:
для однонитевых цоколей, к которым относится H7, LED-чипы должны смотреть
влево и вправо, то есть занимать положение «3 и 9 часов». Так плата лампы
остаётся горизонтальной, а светящаяся поверхность лучше имитирует положение
нити накала. Если чипы смотрят вверх и вниз, фара чаще даёт пересвет, мусор
по верхней кромке и лишний дискомфорт встречным. Отсюда и типичная ошибка:
лампу удалось физически зафиксировать, но после защёлкивания она слегка
повёрнута, а владелец смотрит только на то, что всё загорелось.

Короткий ориентир по установке:

• для H7 LED чипы ориентируют влево и вправо, не вверх и вниз;


• если лампа с поворотным основанием, сначала фиксируют цоколь, потом выставляют угол;


• если после защёлкивания плата ушла по диагонали, правильной установки ещё нет;


• радиатор и драйвер не должны мешать закрытию крышки и свободному воздухообмену.

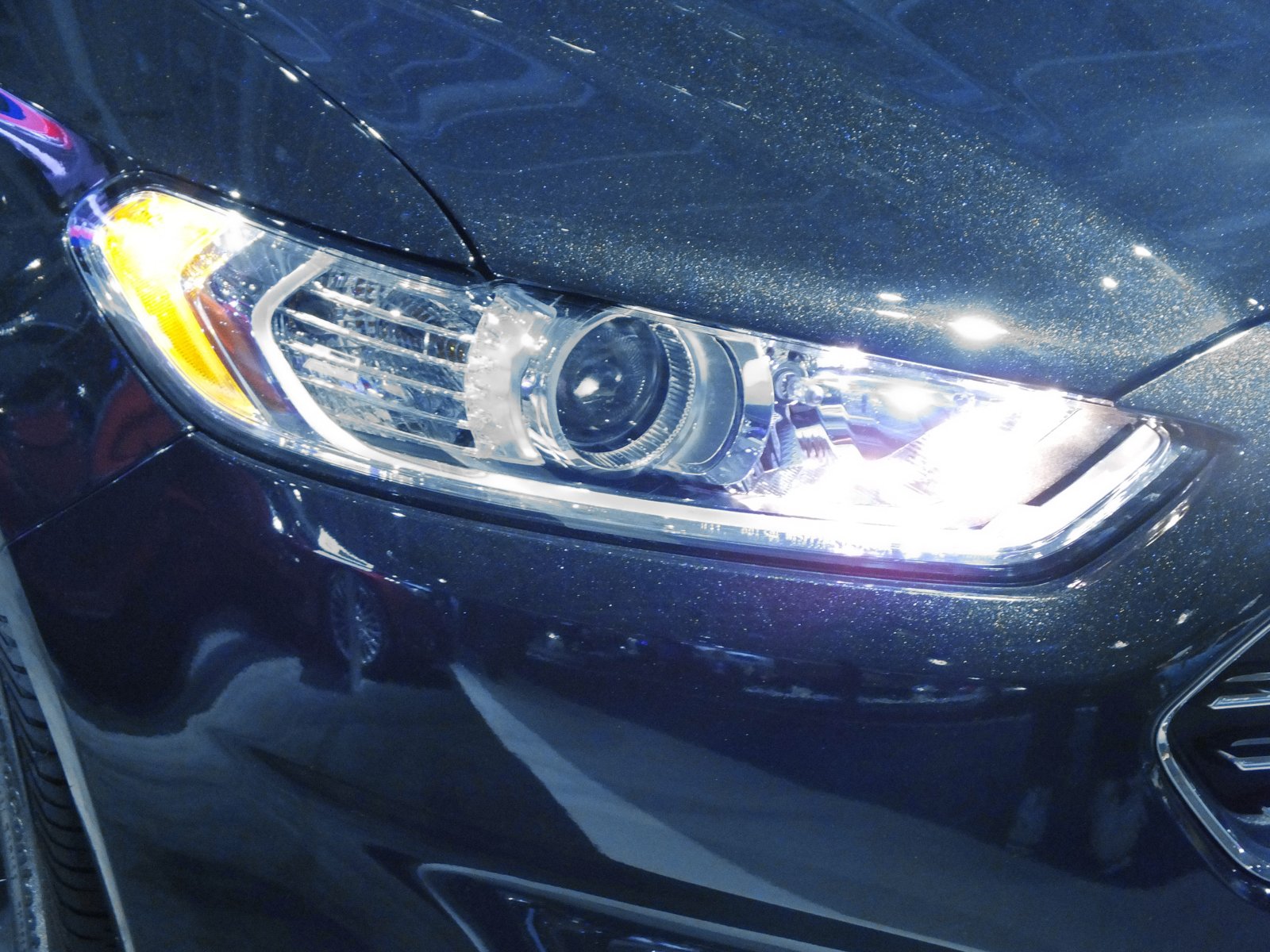

Если посадка H7 под углом или с адаптером, копировать «как в ролике» нельзя

Полезное совпадение из двух источников: именно H7 чаще других требует
отдельного адаптера и чаще других ведёт себя по-разному в зависимости от марки
автомобиля. На части VW, Audi, BMW и Mercedes LED-лампа не садится плотно без
H7 adapter ring, а в некоторых фарах сама посадка лампы изначально находится
под углом. Для галогенной нити это не страшно, потому что она светит во все
стороны. Для LED это уже критично: даже хорошая лампа в такой фаре может дать
кривую светотеневую границу, если у неё нельзя отдельно довернуть цоколь.
Именно поэтому универсальный совет «ставить всегда строго вертикально» или
«всегда строго горизонтально» без привязки к реальной посадке фары работает
плохо. Сначала нужно понять, как лампа стоит в конкретной оптике, и только
потом выставлять чипы относительно дорожного горизонта.

На практике проверяют четыре вещи:

• садится ли LED H7 в корпус без перекоса и без натяга клипсы;


• нужен ли переходной адаптер именно под вашу фару;


• можно ли довернуть лампу после фиксации основания;


• не упирается ли радиатор в крышку и не гнёт ли проводку внутри корпуса.

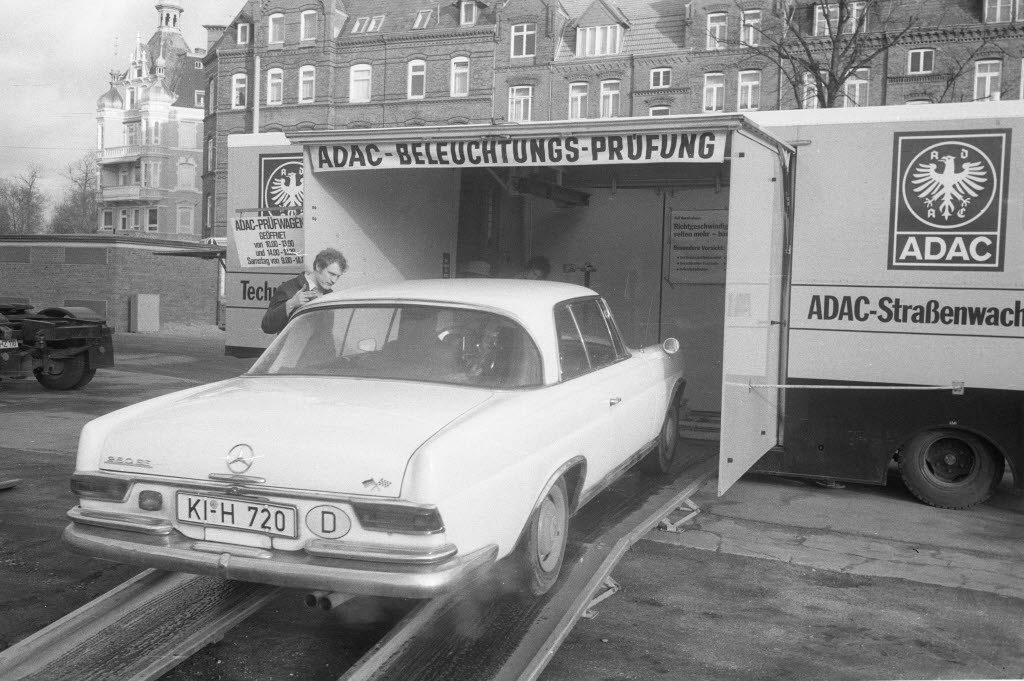

Финальный ответ даёт только стенка: после установки свет надо проверять, а не угадывать

Последний общий вывод из статей самый важный: правильное расположение H7 LED
определяют не глазами в руках, а по рисунку света после монтажа. Даже если
чипы стоят как надо и лампа села ровно, конкретная фара может отреагировать
хуже ожидаемого. Проверка на стене или на приборе показывает, сохранилась ли
ровная граница, нет ли паразитных пятен сверху и хватает ли дальности на правой
обочине. Если после установки стало очень ярко вблизи, но линия отсечки стала
рваной, это не успех, а сигнал, что лампа стоит не так или сама оптика плохо
совместима с таким retrofit.

После монтажа не пропускают такой чек-лист:

• поставить машину на ровную площадку и сравнить левую и правую сторону пучка;


• посмотреть, не появилась ли засветка выше границы света;


• проехать ночью по знакомой дороге и оценить дальность, а не только белизну;


• если пучок рваный, попробовать довернуть лампу или вернуться к штатной H7.
