Не работает камера 360: калибровка и блок

не работает камера 360 — запрос, за которым скрываются и простая эксплуатационная причина, и неисправность, влияющая на безопасность. Система 360° собирает картинку с четырёх камер — отказ одной или сбой калибровки рушит весь круговой обзор. Не покупайте узел по одному внешнему признаку: сначала разделите электрическую, механическую и программную версии.

Отличается от камеры заднего вида: здесь не работает именно синтез кругового обзора, а не одна задняя камера. Сравните симптомы с материалами о похожей неисправности и о соседнем узле. Третья связанная инструкция — пошаговая проверка без лишней замены.

не работает камера 360: первичная проверка

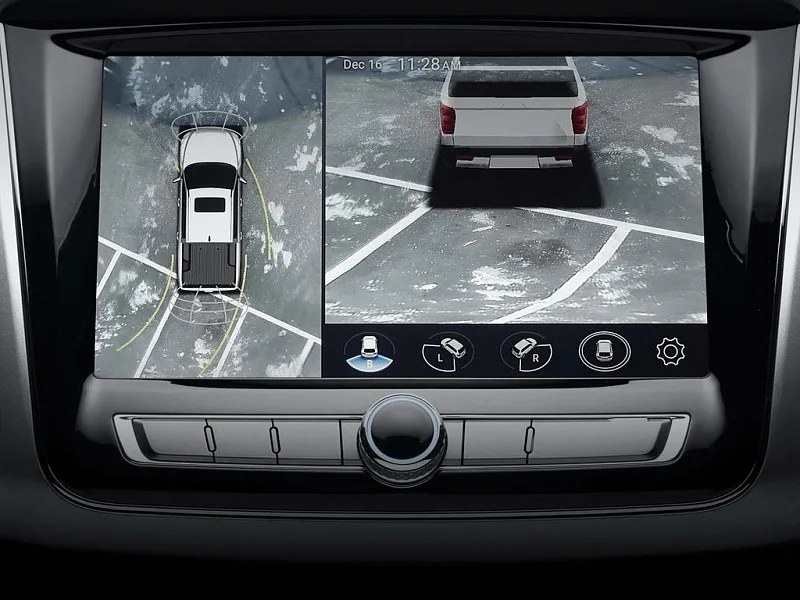

Симптом. Чёрный экран 360, одна зона чёрная, после мойки, после снятия бампера. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Проверьте все четыре камеры по отдельности, ошибки на экране, историю ремонта. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Круговой обзор собирается, нет ошибок. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Ошибка калибровки, одна камера offline. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. После замены лобового/бампера нужна калибровка 360 на многих авто. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Камеры и грязь

Симптом. Одна сторона не рисуется, капли на объективе, трещина. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

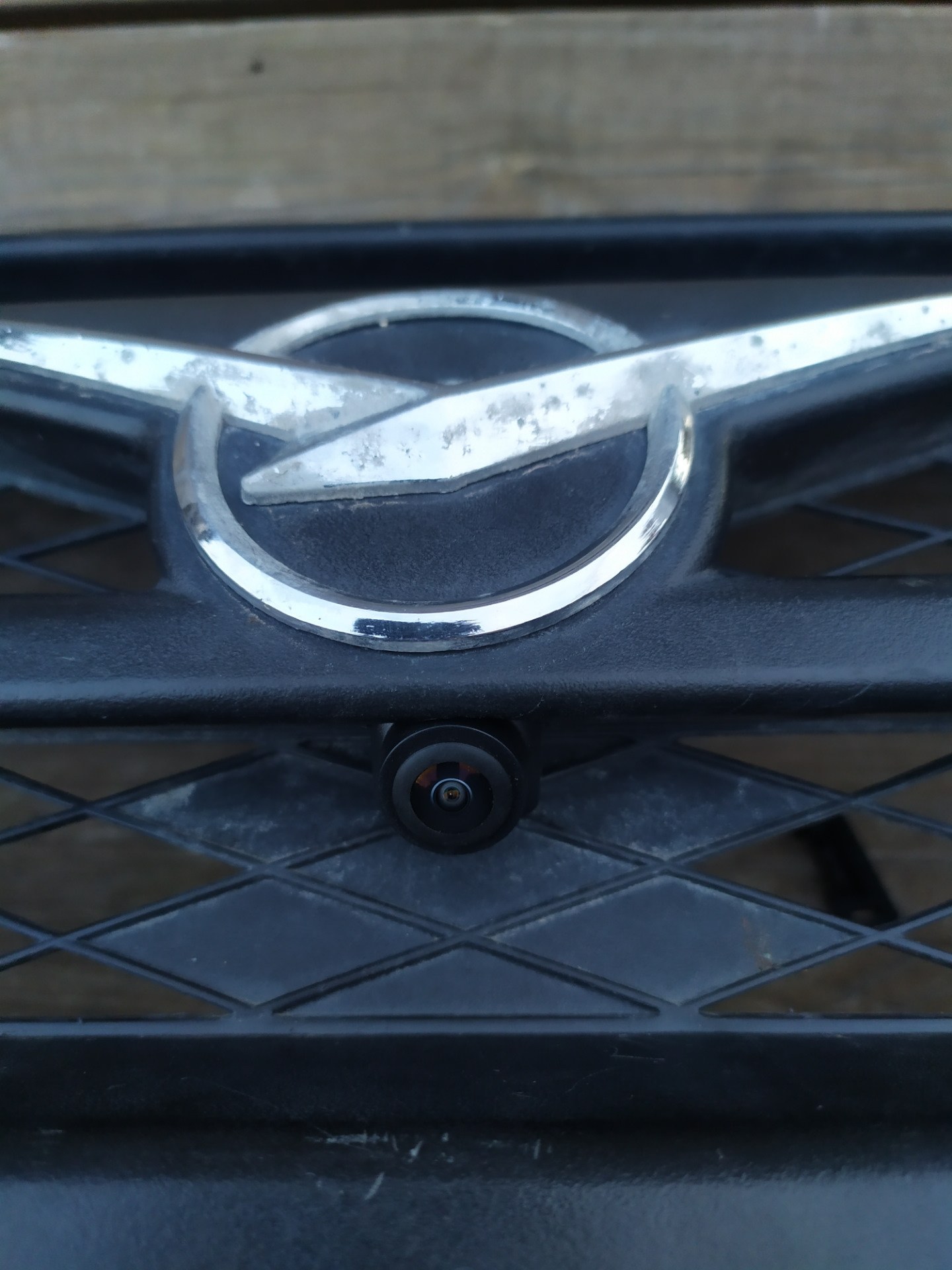

Как проверить. Осмотрите объективы зеркал/бампера, очистите, проверьте питание каждой камеры. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Все объективы чистые, изображение есть. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

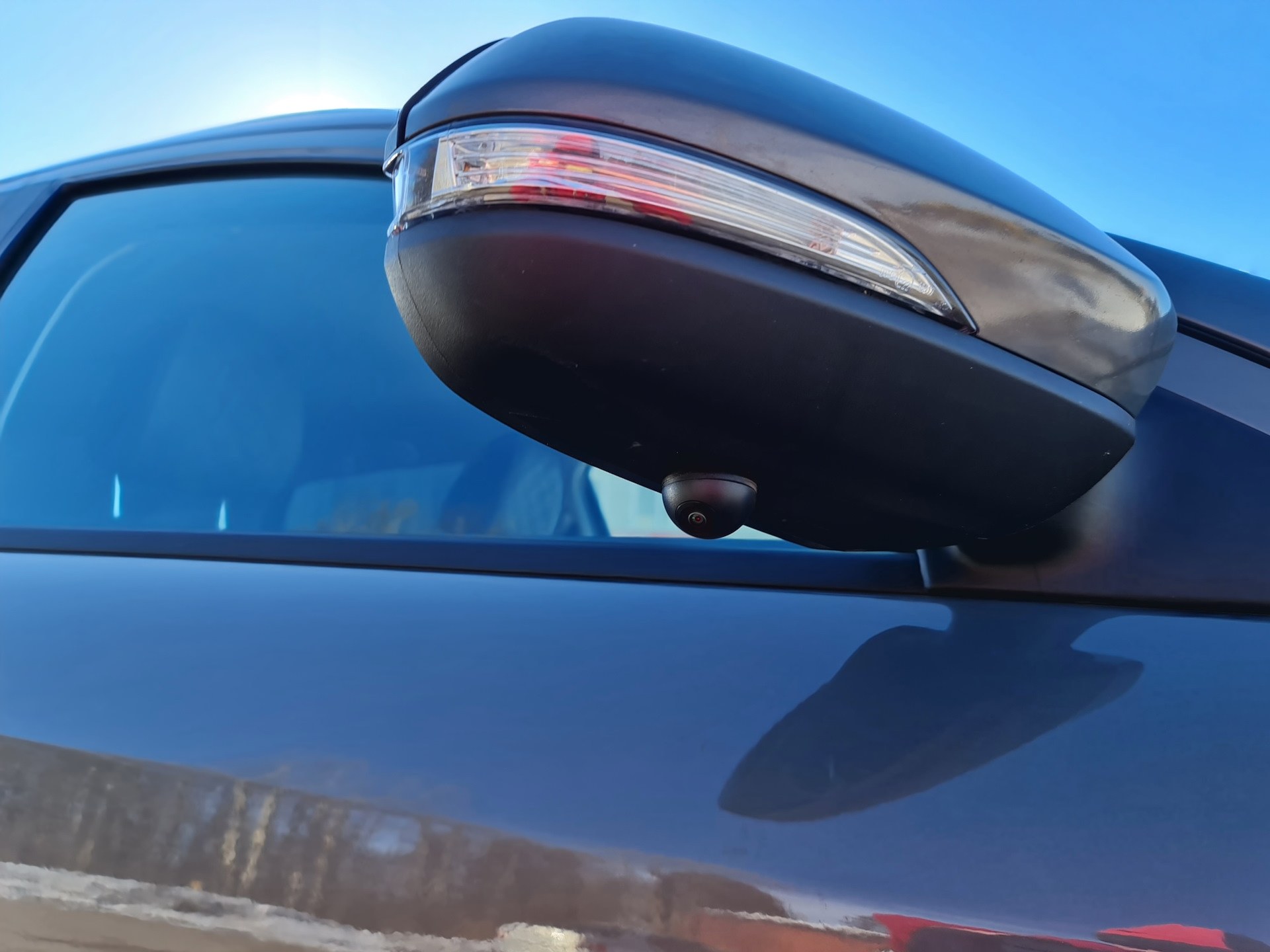

Критерий «сломано». Грязь/повреждение одной камеры, обрыв питания. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Грязь на боковой камере в зеркале часто даёт «дыру» в 360. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Калибровка

Симптом. После ремонта кузова, замены камеры, сообщение calibration. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Выполните калибровку по инструкции дилера/сканера, проверьте положение камер. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Калибровка успешна, швы совпадают. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Ошибка калибровки, смещённая камера. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Самостоятельная перестановка зеркала ломает геометрию 360. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Блок и CAN

Симптом. Не работает вся система, после скачка напряжения, с другими ошибками. Зафиксируйте температуру, режим и момент появления: сразу после запуска, только на ходу, после дождя, прогрева или включения потребителей. Такая привязка чаще точнее случайного чтения ошибок и помогает не менять исправные детали.

Как проверить. Считайте ошибки блока 360, CAN, напряжение, обновления прошивки. Начинайте с осмотра и простых измерений, разъёмы снимайте при выключенном зажигании. Сравнивайте результат в момент проявления и после исчезновения симптома. Если есть сканер, сохраните ошибки и параметры до очистки: стоп-кадр показывает условия, при которых блок заметил проблему.

Критерий «норма». Блок online, ошибок нет. Один удачный запуск или короткая поездка ещё не доказывают исправность. Повторите проверку минимум дважды в одинаковых условиях и в другом режиме. Значения должны быть устойчивыми, без резких провалов, нагрева контактов, запаха и самопроизвольных изменений.

Критерий «сломано». Неисправный модуль, ошибка шины, прошивка. Подтвердите отклонение на конкретном участке: питание, масса, сигнал, исполнитель или механика. Скачок при прикуривании может убить блок обработки 360. Если после локального воздействия симптом меняется, это улика, но не повод считать причиной первый попавшийся узел.

Практичный порядок — от простого к сложному: состояние и крепление, питание и масса под нагрузкой, управляющий сигнал, затем блок. Напряжение без нагрузки может выглядеть нормальным на окисленном контакте, поэтому для силовых цепей важнее падение напряжения во время работы.

Чек-лист

• Осмотреть все четыре камеры.
• Очистить объективы.
• Считать ошибки блока 360.
• Выполнить калибровку после ремонта.
• Проверить напряжение и прошивку.

Работайте на ровной площадке, используйте перчатки и не касайтесь горячих или вращающихся деталей. При проверке запуска и движения помощник должен находиться вне траектории. Если поднимаете машину, нужны опоры и противооткатные упоры, а не один домкрат.

Итог

Надёжная диагностика строится на воспроизводимом симптоме, измерении и понятном критерии. Когда результат в норме — переходите к следующему звену. Когда отклонение повторяется — ремонтируйте подтверждённый участок, очищайте ошибки и снова создавайте исходные условия. Так вы экономите время и снижаете риск новой неисправности после ненужной разборки.

Можно ли ездить без 360?

Да, но парковка сложнее — задняя камера может работать отдельно.

Достаточно ли протереть камеры?

Если ошибки нет — часто да; при calibration — нет.

Дорого ли калибровать?

Зависит от марки — иногда нужен дилерский сканер.
